обзор стабилизаторов напряжения

Обзор стабилизаторов напряжения по типу

Учимся выбирать лучшие стабилизаторы напряжения, учитывая целый ряд характеристик.

В статье рассказывается о том, как устройство стабилизатора напряжения влияет на его работу, обсуждаются виды стабилизаторов напряжения по типу и характеристикам, приводятся несколько примеров, относительно рекламных трюков производителей.

Из представленных на Российском рынке лучших стабилизаторов напряжения, можно выделить четыре основные группы по принципу действия, такой вот, своеобразный рейтинг стабилизаторов напряжения:

1 тип — стабилизаторы напряжения ФЕРРОРЕЗОНАНСНЫЕ
2 тип — стабилизаторы напряжения электромеханические ЛАТРНОГО ТИПА
3 тип — стабилизаторы напряжения электронные НА ТИРИСТОРАХ, СИМИСТОРНОГО ТИПА
4 тип — стабилизаторы напряжения электронные РЕЛЕЙНЫЕ на мощных, современных, электронных реле.

Магазины электроники наперебой предлагают защитные стабилизаторы для дома разных видов. Выбрать лучший стабилизатор напряжения, среди такого количества - довольно затруднительная задача, но возможная. Лучшим будет тот, который решит проблемы сети, при этом, будет достаточно качественным и недорогим. Невыполнимая задача? Отнюдь.

Чтобы, понять какой вид стабилизаторов достоин внимания, рассмотрим из чего состоит любой защитный прибор.

Устройство стабилизатора напряжения:

Автотрансформатор

Электронная управляющая схема

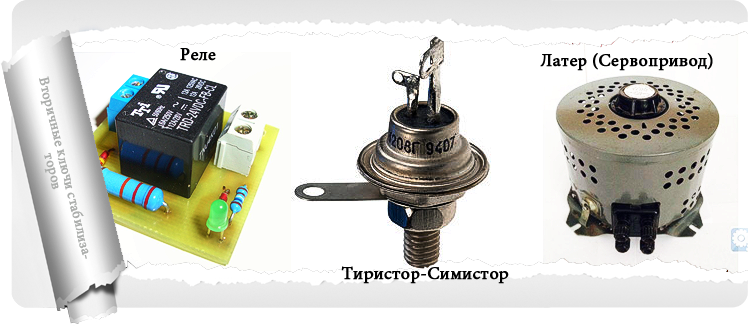

Замыкающие ключи — реле, тиристоры (симисторы), латр

Хорошее знание устройства прибора подскажет, какой стабилизатор напряжения лучше из тех, что предлагают в магазине.

Автотрансформаторы устанавливают медного типа и алюминиевого. В дешевых стабилизаторах ставят алюминиевые, в качественных медные.

Электронная управляющая схема у стабилизаторов различных торговых марок индивидуальная, у некоторых уникальная. Из-за управляющей схемы, регуляторы, относящиеся к одному типу, например, релейные стабилизаторы разных производителей, выполняют свои функции НЕ ОДИНАКОВО. Качественно отличаются друг от друга.

Принципиальная схема стабилизатора напряжения определяет алгоритм замыкания ключей и вносит довольно существенные различия в работе между двумя идентичными по типу стабилизаторами от разных производителей.

Замыкающие ключи определяют тип стабилизатора по способу коммутации.

По быстродействию стабилизаторы напряжения подразделяются на электронные и электромеханические.

Скорость срабатывания электронных стабилизаторов напряжения составляет 10-20 м.с. к ним относятся тиристорные модели и современные релейные. Электронный стабилизатор напряжения предпочтительнее электромеханического типа.

К электромеханическим стабилизаторам относятся модели латерного типа, скорость срабатывания замыкающих ключей у которых, может достигать 50 м.с.



Обзор стабилизаторов напряжения феррорезонансного типа:

Один из самых старых типов защитных устройств, был в Советском Союзе.

В настоящее время применятся редко из-за целого ряда существенных недостатков.

ПРЕИМУЩЕСТВА:

Нет.

НЕДОСТАТКИ:

  1. Высокая шумность;
  2. Узкий диапазон входного напряжения (176-256В;)
  3. Искажение синусоидальности выходного напряжения;
  4. Выдает большие помехи в сеть;
  5. Большая масса;
  6. Большие габариты;
  7. Ограничения по нагрузочной способности (недопустимость работы на холостом ходу и нагрузках менее 20%) ;
  8. Недопустимость перегрузки;
  9. Ограничения по COS (F) нагрузки;



Обзор стабилизаторов напряжения латерного типа:

Сервоприводные стабилизаторы напряжения с плавным регулированием (высокой точности, те самые 3-1 %), для коммутации используется латер.

Приборы в основном изготавливаются на основе автотрансформаторов с серводвигателями — латр.

ПРЕИМУЩЕСТВА:

  1. Цена;
  2. Широкий диапазон;

Латерный тип - самые дешевые стабилизаторы напряжения. На Российском рынке в большом кол-ве представлены модели Китайского, Тайваньского, Отечественного производства.

НЕДОСТАТКИ:

1. В режиме стабилизации теряет мощность.

Характеризутся низкой нагрузочной способностью, в паспорте любого из этих стабилизаторов, найдете шкалу, где указано, что в режиме стабилизации теряют 50% мощности.

Фактически, покупая латрный стабилизатор напряжения мощностью в 5 квт, получаете только 2,5 квт.

2. Большие ограничения по скорости регулирования — очень медленные.

3. Недолговечные. Выходит из строя моторчик. Токосъемное колесо - слабое место. Качество латерных стабилизаторов оставляет желать лучшего.

4. Требуется регулярное обслуживание.

5. Высокая шумность

6. Не выносят перегрузок. Горят часто и ломаются.

7. Большая масса

8. Большие габариты

9. Ненадежные

10. Опасные



Обзор стабилизаторов напряжения тиристорного типа:

Тиристорные стабилизаторы напряжения, свое распространение получили сравнительно недавно, как только обнаружилось, что на этих элементах проще всего делается любая точность.

Производят стабилизаторы на тиристорах многие предприятия, как зарубежные, так и Отечественные из-за простоты, быстроты сборки и настройки, не афишируя, однако, крупных недостатков в их принципе действия. Для тех, кто не знает или путает, симисторы - это вид тиристоров с симметричной структурой прибора.

ПРИЕМУЩЕСТВА:

Характеризуются малым временем регулирования.

В режиме стабилизации мощность не теряют. Четко выдерживают паспортные характеристики, т.е. в момент стабилизации выдерживают в точности только то, что написано в паспорте.

Высокая точность регулирования. Производители добиваются этого большим количеством переключающих ступеней.

Сомнительный плюс высокой точности регулирования и средства ее достижения уже обсуждались не раз.

Плюс сомнительный потому, что на самом деле, аппаратуре абсолютно все равно будет в сети ± 3%, ± 7% или ± 10%, а, тем более, ±0,5%.

Нормальным напряжением бытовой сети считается Гостовский диапазон 220в ± 10%. Любые значения в диапазоне между 198 вольт - 244 вольт - ЭТО АБСОЛЮТНО НОРМАЛЬНО. 98% электробытовых устройств стабильно и без сбоев работает в этом диапазоне. Очень редко попадаются изделия, требующие более точную стабилизацию, чем ГОСТ. На моей памяти есть котел какой - то, название не помню. Но если вы, по загадочной причине, мечтаете иметь именно этот котел, тогда придется раскошелится на высокоточный стабилизатор-). Проще котел выбрать другой.

Корректная работа бытовой техники рассчитана на напряжение ГОСТ 220 ± 10%. Дорогие покупатели, не забивайте себе голову точностью регулирования. Она только на Ваш кошелек влияет, а на работу техники НЕТ.

Когда выяснилось, что на тиристорах можно делать любую точность, тогда и случился бум тиристорных стабилизаторов. Производители продают тиристорные модели гораздо дороже, придумывая небылицы, что высокая точность жутко необходима для Вашей аппаратуры. В принципе, больше, ничем таким выдающимся тиристорные стабилизаторы не обладают. Стоят дорого, ремонт дорогой, размеры огромные, шумные из-за активного охлаждения, боятся перегрузок любого типа, сильно греются.

Фактор точности регулирования напряжения влияет только на тесты в лабораторных условиях, на технику, у которой в паспорте написано требование высокой точности стабилизации сети ( некоторые медицинские приборы и измерительная аппаратура лабораторного типа). В бытовом применении высокая точность, просто, не нужна, ей нет применения.

В общем - это просто психологический фактор, раскрученный рекламный трюк "чем точнее, тем лучше", который позволяет продавать изделия дороже.

Что касается точности, тут есть еще один подводный камень, о который можно и запнуться.

Человек не посвященный в основы принципиальной схемы стабилизаторов не знает, что точность достигается за счет большого количества переключающих ступеней. Да, тиристоры позволяют сделать большое количество ступеней и много шагов, но, что кроется за этими шагами? Многие удивляются, что, купив дорогущий тиристорный стабилизатор, в итоге, получили интересный, раздражающий эффект и замучились наблюдать моргание лампочек. Кроме лампочек, другая техника, чувствительная к обрыву фазы, дает сбой в работе, уходит в "перезагруз" (медицинская аппаратура, инкубаторы и т.д.).

Каждая ступень - обрыв фазы. И, что бы там не писали в рекламных статьях производители тиристорных стабилизаторов, просто, возьмите мультиметр и в момент переключения ступеней Вы сами зафиксируете отсутствие напряжения на своем приборе.

Если ступеней будет слишком много, их работа значительно замедляется.

Стабилизаторы «Норма М» имеют безобрывную коммутацию, т.е. переключение обмотки происходит без обрыва фазы. Проверяется элементарно мультиметром (вольтметром) в момент переключения ступени просадки напряжения до нуля нет, обрыва фазы нет. Из отечественных компаний с такой характеристикой мы ЕДИНСТВЕННЫЕ. Для техники любой бытовой и профессиональной, безобрывная коммутация большой плюс.

НЕДОСТАТКИ:

Большое количество повышающих ступеней.

Каждая ступень — это обрыв фазы. Чем больше ступеней, тем больше провалов.

Каждая ступень — всплеск, скачек, "шум" в сеть. Чем больше ступеней, тем больше помех.

Моргание лампочек происходит по той же причине — большое количество повышающих ступеней.

Дорогая чувствительная аппаратура , особенно аудио-видео техника работает с помехами. Элитный аудио центр работает, как самый простой музыкаьный центр. Искажается звук. В целом срок службы бытовой техники сокращается.

Надо покупать с большим запасом по мощности, что чревато ценой.

Не выдерживают перегрузок по току и по напряжению, даже кратковременных.

По нижнему порогу отключаются.

Тиристорный стабилизатор всегда отключает нагрузку, когда перегрузки выходят за пределы рабочих характеристик в паспорте, так устроена электрическая схема, чтобы защитить нежные элементы, боящиеся перегрузок.

Например, напряжение опустилось ниже рабочего входного напряжения, стабилизатор тиристорного типа отключит всю бытовую технику. У многих напряжение частенько, кратковременно опускается ниже нижнего порога и каждый раз он будет дергать технику включением-выключением.

Вам это надо!? Вашей бытовой электронике это, точно, не надо. При включении-выключении происходят дополнительные провалы напряжения — это крайне не желательно, срок службы бытовых устройств, при таком режиме, значительно сокращается.

Тиристорные стабилизаторы отключаются не для того, чтобы сберечь электротехнику, а прежде всего, чтобы сам стабилизатор не вышел из строя. Для тиристоров и симисторов режим перегрузок вреден. Если допускать к ним перегрузки, то эти элементы быстро "горят".

Для Вашей техники было бы на много лучше, еслиб он не отключался, спасая себя самого.

Стабилизаторы «Норма М» допускают просадку напряжения ниже паспортных характеристик, не дергают аппаратуру вкл-откл.

Выходное напряжение сильно искажено у таких стабилизаторов .

Это связано прежде всего с особенностью работы самих тиристоров, симисторов.

Они излучают очень большой уровень радиопомех и по этим причинам не целесообразно запитывать от тиристоро-симисторных стабилизаторов аудио-видео технику и точные измерительные приборы, так как нормальная работа этих устройств будет искажена.

Очень большие габариты и вес, опять таки, по причине использования коммутирующих ключей на тиристорах ( симисторах).

Тиристоры (симисторы) очень сильно греются, для нормальной работоспособности этих элементов, без перегрева, устанавливаются, в обязательном порядке, радиаторы для охлаждения, отсюда большой вес изделия. Дополнительно устанавливают в корпус вентиляторы, как активное охлаждение. Вспомните, что происходит в компьютере с вентилятором в блоке питания через непродолжительное время, без комментариев...

При наращивании числа ступеней происходит замедление их работы и существенное удорожание изделия в целом.

Неоправданно высокая цена относительно других типов стабилизаторов.

Тиристорный стабилизатор огромен, тяжел, дорогой при покупке и чрезмерно дорогой в ремонте. Единственное преимущество - поддерживает напряжение с заявленной точностью, но это его и недостаток.

В промышленности эти элементы не используются для производства устройств, где необходима повышенная надежность. Их используют только для коммутации в изделиях бытового типа, а стабилизаторы это и есть обычные, бытовые устройства.



Обзор стабилизаторов напряжения релейного типа:

Надежные и долговечные стабилизаторы напряжения. Фавориты по соотношению качества, функциональных возможностей и цены.

Небольшой ликбез —

Многие производители стабилизаторов напряжения на тиристорах, не оправданно, "козыряют" очень быстрым срабатыванием, широким диапазоном и микропроцессорным управлением.

На самом деле — это лишь рекламный трюк. Такой же, как и с точностью регулировки.

Гонка за быстродействием - кто быстрее?

Современные, мощные, электронные реле не уступают в быстродействии тиристорам ( симисторам ).

Быстродействие реле и тиристоров составляет 10-20 м.с (они примерно равны), этого вполне хватает для скоростного реагирования на происходящие изменения в сети.

Гонка за быстродействием, тоже лишь, рекламный трюк.

В этой гонке за быстродействием уступают только латрные модели. Скорость быстродействия этих стабилизаторов действительно оставляет желать лучшего.

"Утка" про микропроцессорное управление. Что это такое? Давайте разберемся.

Сердце стабилизатора напряжения - электронная управляющая схема. Именно она, называется микропроцессорным управлением.

Так что все, абсолютно, стабилизаторы напряжения с микропроцессорным управлением.

Есть два типа управляющей схемы:

Первая, монолитного типа, где все электронные компоненты соединены в едином моноблоке. Если какой-то из элементов выйдет из строя, менять придется весь моноблок, а это 60% изделия и ремонт, только в гарантийной мастерской, потому что настройку моноблока без специального оборудования произвести нет возможности, монолитная структура которого, не позволяет ремонт отдельных электронных компонентов.

Вторая, дискретного типа, где электронные компоненты спокойно выпаиваются и меняются, как, например, транзистор, вышедший из строя. Стоит такой ремонт очень недорого.

На работе стабилизатора напряжения тип управляющей схемы никак не сказывается. НЕТ никакой разницы в том, какого вида микропроцессор. Стабилизатор напряжения "глупее" от типа не становится, а ремонт, для конечного покупателя, при дискретном типе, не влетает в копеечку. Заменить сгоревший конденсатор стоит на много дешевле, чем заменить моноблок.

Итог:

Разница есть только в цене для конечного покупателя и в последующем ремонте изделия. Дискретный тип проще, дешевле и выгоднее в обоих случаях.

Стабилизаторы «Норма М» дискретного типа. Ремонт очень дешевый.

SMD стабилизатор напряжения - что это?

Это такая же фишка продажная... До чего доходят рекламщики! SMD - это, просто, монтаж на плате и нет никакой разницы, будет ли он SMD или другого типа, на работе стабилизатора это никак не отражается. SMD - это тип электронных компонетнов, они очень маленькие. Существует большое количество типов электронных компонентов. Производитель сам выбирает, как ему удобнее и выгоднее. Себестоимость - штука беспощадная. На работе и качестве изделия тип электронных компонентов никак не сказывается.

Это, как две ложки, одна ваша, одна бабушкина, ложки не похожи друг на друга, но выполняют одну и ту же функцию, ВЫ ИМИ КУШАЕТЕ.

И еще, существует целый воз и маленькая тележка разных рекламных уловок, будьте внимательнее...-)

ПРИЕМУЩЕСТВА:

Характеризуются малым временем регулирования 10-20 м.с.

Не создают никаких искажений синусоиды и не излучают радиопомех, не дает "шумов" в сеть.

Релейные структуры, изначально, ничего не искажают и не вносят радиопомех, идеальный коммутационный ключ.

Реле отлично справляются с перегрузками, недаром вся авиационная и машиностроительная техника работает на реле и контакторах, а не на тиристорах. Реле - "рабочая лошадь всего автопрома". Если реле качественные, спроектированы и расчитаны правильно, вы не станете частым посетителем гарантийной мастерской.

Стабилизаторы напряжения для дома релейного типа целесообразно использовать для 98% техники, включая элитную аудио-видео технику, опять же, по причине, отсутсвия каких - либо искажений.

Релейные стабилизаторы - имеют самые компактные размеры среди других типов, так как реле не нуждаются в охлаждении, радиаторы и вентилляторы не применяется, поэтому габариты умеренные.

Небольшой вес, в сравнении среди други видов.

Увеличенный ресурс работы.

Диапазон может быть любой.

Работают при минусовой температуре.

НЕДОСТАТКИ:

Недостатков, как таковых нет.

Качество релейного стабилизатора напряжения сильно зависит от надежности реле.

Рабочие характеристики очень зависят от управляющей электрической схемы стабилизатора, которая управляет замыканием и размыканием реле, устанавливает алгоритм работы всего устройства.

В общем, все зависит от "мозгов" стабилизатора.

У всех производителей электрические управляющие схемы разные.

Стабилизаторы одного типа от разных производителей работают неодинаково.

Правильно спроектированный релейный стабилизатор - не доставит ни забот ни хлопот.

Есть щелкунцы - трескунцы с вечно горящими релюшками, а есть, среди производителей релейных стабилизаторов, отличные модели.

Топ стабилизаторов напряжения по многим параметрам возглавляют Отечественные марки защитных устройств.

Такой вот, рейтинг стабилизаторов напряжения для дома. Можно с уверенностью сказать, что стабилизаторы напряжения российского производства с ключами на мощных, современных реле и контакторах по комплексу параметров являются лучшими. По "живучести", вне конкуренции. Тест стабилизаторов напряжения, как правило, выявляет слабые и сильные стороны схемотехники.

Стабилизаторы «Норма М» по принципу действия относятся к однофазным, релейным, энергосберегающим стабилизаторам AVR - компенсационного типа, вольтодобавочным (повышающим), без обрыва фазы.
